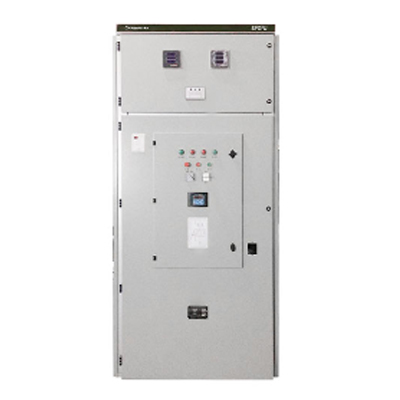

高压电机固态软起动柜

高压电机固态软起动柜

产品简介:SFGRJ 高压电机固态软起动器是用来起动 3000V,6000V,10000V中高压交流异步或同步电机的软起动设备，它是在高压电机定子绕组与电源之间接入三相反并联晶闻管组件及电子控制设备，当电机起动时，按一定的规律(如恒流或电压斜坡)控制晶闻管的导通角，并连续改变电机定子绕组的输入电压直至全压，起动完毕后，旁路接触器吸合。

产品详情

概述

SFGRJ高压电机固态软起动器是用来起动 3000V,6000V,10000V 中高压交流异步或同步电机的软起动设备，它是在高压电机定子绕组与电源之间接入三相反并联晶闸管组件及电子控制设备，当电机起动时，按一定的规律(如恒流或电压斜坡》控制晶闸管的导通角，并连续改变电机定子绕组的输入电压直至全压，起动完毕后，旁路接触器吸合。

使用范围

产品广泛用于水利水电、环保业(脱硫脱硝)、污水处理、大型钢铁、化工、石油、消防、矿山、电力等工业领域，能很好的与电动机拖动设备配套使用，如水泵、空压机、风机、粉碎机、搅拌机、皮带机等。

为什么要使用软起动柜

交流鼠笼式异步电动机如果直接起动会产生很大冲击电流，会对电阻及其负载造成冲击，甚至危害电网安全运行。生产机械对电动机的起动也有各种不同的要求，有些需要平稳起动的生产机械也不允许直接起动。星·三角转换起动，自藕变压器降压起动的主要问题是起动过程中起动电压和运行电压转换时的电流冲击，对电网和机械产生冲击，产生损害。应用晶闸管交流调压技术的固态软起动器，是目前降压起动方式中合理、专业的起动方式。产品符合 IEC、CE 等标准。

环境条件

1、周围空气温度:40°C;

2、相对湿度:<90%;

3、安装场所:无腐蚀性气体、无性尘埃;

4、通风要求:起动柜上方500mm 内不得有任何物体，无地沟时应将柜体架空200mmo

工作原理

固态软起动柜实际上是一个晶闸管交流调压器。改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。用软起动器起动电机时:设置一个初始电压，晶闸管调压电路的输出电压就从这一点开始上升;设置一个升压时间，逐渐增加晶闸管调压电路的输出电压，电机逐渐加速，设置一个限流倍数，根据电流互感器测得的实际电流值，控制晶闻管调压电路的输出电压，使电机的实际电流不超过限流值。这样在整个起动过程中，软起动器的输出是一个平滑的升压过程(且具有限流功能》，直到品闸管全导通，电机在额定电压下工作。

性能特点

1、适用电压及功率范围广，可以与 3kV-15kV,电机功率(200kW-15000kW)以内的电机配套使用;2、具备软起动和软停车功能，系统的安全起停;

3、带LCD 显示器，可设置电机的起动方式，起动时间等参数;起动时间可预置:根据负载类型不同设定不同的起动时间;初始电压可预置:根据负载类型不同设定不同的初始电压;具有限流功能:使起动电流不超过设定的电流值;

软停车功能:旁路接触器，起动完毕，可接通旁路接触器:支持 PROFIBUS或MODBUS 协议通过接口 RS485 实现;4

5、体积小，智能化程度高;

6、一拖多功能，一台软起动装置可依次起动多台电机;

安装基础

产品都包含指导安装调试，直到设备正常运行。

售后服务

完善的售后服务团队，24小时竭诚为您服务，设备运行一年内如因产品质量问题免费更换元器件，设备终生维护，真正的生产厂家，即使过了设备质保期，更换元件优惠，方便，大大节约了维护成本。

订货须知

订购的产品型号;

所配电机型号、功率、电压、电流;

负载名称(工况说明);

特殊使用要求用户，订货时向供方说明;
