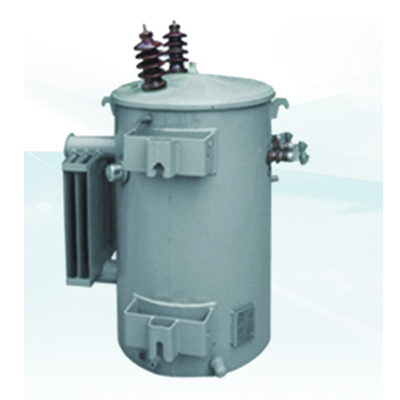

D13-M.R-10~160单相柱上式变压器

文字：[大][中][小] 手机页面二维码

2022/12/2 浏览次数：

一键分享

1.产品简介:

单相卷铁心柱上式配电变压器是我公司根据市场需求开发的一种新产品。它的结构合理，损耗有明显的降低，单相变压可以深入负荷中心，有利于降低线损，广泛应用于城乡配电网，居民小区等，有突出的经济效益和社会效益。

2.执行标准:

2.1IEC60076-1 电力变压器

2.2 GB/T1094.1 电力变压器

2.3JB/T10317 单相油浸式配电变压器技术参数和要求

2.4 JB/T10088 6kY~500kV级电力变压器声级

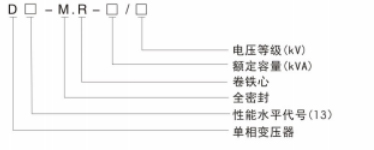

3.型号及含义:

4.产品特点:

4.1 铁损低，空戴电流小

由于卷铁心无接缝全部磁通磁化方向与硅钢片轧压方向相同。经退火以后其工艺损耗系数平衡卷铁心，更充分地发挥了硅钢片的取向性能，在条件相同的情况下，卷铁心与叠片铁心相比，空载损耗下降

了7~10%，空载电流可下降50~70%。

4.2 噪音小

无接缝的卷铁心结构，采用专用设备绕制保障了铁心紧实为一整体，与叠装铁心同样条件下比其噪音一般降低5dB左右。

4.3 卷铁心产品抗突发短路能力强

变压器抗短路能力的好坏取决于三紧，即“夹紧、撑紧、压紧”。传统叠片式铁心变压器要考虑铁心与绕组的三紧，而无接缝卷铁心配变的三紧措施只需针对绕组即可，更体现了结构简练。
