SCB-RL系列立体三角形卷铁心干式变压器

1.产品简介:

配套国内专家开发的多边形截面铁心技术，和我公司的绕组绕制设备及工装设备进行生产。产品主要性能指标均优于国家标准。适宜用于防火要求高的环境中，适用于高层住宅、机场、车站、码头、地铁、医院、发电厂、冶金行业、购物中心、居民密集区及石油化工、核电站、核潜艇等场所。

2.执行标准:

2.1IEC60076-11 千式电力变压器

2.2 GB /T1094.1 电力变压器

2.3 GB/T1094.11 千式电力变压器

2.4GB/T32825三相千式立体卷铁心

配电变压器技术参数和要求

25JB/T100886kV~500kV级电力

变压器声级

2.6 GB20052-2020 电力变压器能效限定值及能效等级

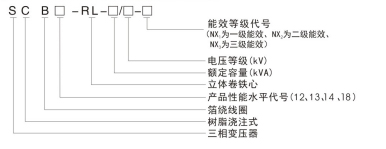

3.型号及含义:

4.性能特点:

4.1 除具有常规干式变压器安全、过载能力强等优点外，还具有环保、空载损耗、激碰电流小，噪音低，防潮、防腐、耐受短路能力强、耐受冲击过电压性能好、体积小，重量轻，外形美观等特点。

4.2集绕线、浇注于一体，充分利用有限空间，结构简单，装模、脱模方便。

4.3 新型高新技术变压器产品树脂浇注立体卷铁心干式变压器，提供节能、环保、防潮、防腐、耐受短路能力强、耐受冲击过电压性能强的全新变压器增值方案。

4.4 具备远程监测功能，实时掌握设备运行状态。

5.结构特点:

5.1 采用立体卷铁心核心部件，经过拼装和退火后，三相磁路对称，碰阻大大减小，激磁电流、空载损耗显著降低。

5.2上、下夹件均为整体式，保护整个铁心在制造、运输、安装过程中不受外力，且可有效压紧和支承绕组，提高了变压器突发短路时抗轴向电动力的能力。

5.3 型钢结构的夹件，有效抑制了噪声在夹件内的振荡，使变压器的噪声保持在理想状态。

5.4 环氧树脂包封的绕组，绕组导体与树脂绝缘层形成一个完整的刚体，机械强度好，耐受短路的能力强，且环氧树脂的耐压强度高，另外由于整个绕组导体都被环氧树脂的固体绝缘层所包封，因而不仅潮气难于漫入，而且也阳断了导体被各种有害气体和腐蚀性化学成份侵害的可能，因而其防潮与防污的性能特别好。
