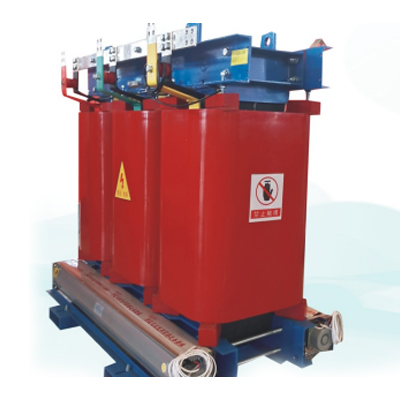

SCBH系列非晶合金干式变压器

1.产品简介:

非晶合金干式变压器采用能大幅度降低空、负载损耗的非晶合金带材制成的铁心，其空载损耗比普通的干式变压器降低75%,负载损耗比普通的干式变压器降低15%。非晶合金干式变压器由于损耗低、发热少、温升低，故运行性能非常稳定。能广泛应用于公路、城市基础设施及住宅小区等电力负荷波动较大的领域。可节省大量的电厂投资，减少发电燃料的消耗，从而减少对大气环境的污染。是当代先进的节能型、环保型干式变压器。

2.执行标准:

2.1IEC60076-11 千式电力变压器

2.2 GB/T1094.1 电力变压器

2.3 GB/T1094.11 千式电力变压器

2.4 GB/T22072 千式非品合金铁心配电变压器技术参数2.5 GB20052-2020 电力变压器能效限定值及能效等级

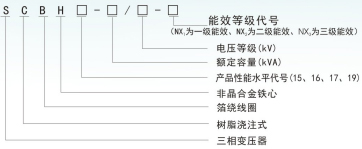

3.型号及含义:

4.性能特点

4.1 承受热冲击强，过负载能力大。

4.2 绝缘材料难燃、自炮、防火性能高。

4.3 低损耗、低噪音、低局放。

4.4 免维护、安装简使，综合运行成本低。4.5三防性能好，对温度、灰尘不敏感，体积

小、重量轻，使用寿命长。

4.6 运行安全、节能，寿命期后易回收无污染，可广泛用于防火要求高、负荷波动大以及污秽潮湿的恶劣环境中。4.7 具备远程监测功能，实时掌握设备运 行状态。

5.结构特点:

5.1铁心由非品合金带材卷制而成矩形截面，三框结构。5.2 铁心通常为矩形，对应的高低压绕组也采用矩形结构。并且，非晶合金受外加应力后损耗会增加60%，所以非晶合金干式变压器高压绕组通常为环氧树脂浇注的刚体结构，而铁心悬挂于高压绕组上，不受应力。

5.3 低压绕组为采用铜箱绕制的箔式绕组，高压绕组用H级高强度漆包线绕制，采用玻璃纤维加强的环氧树脂包封结构，具有优良的耐潮和抗裂性能。

5.4 由于采用铁心悬挂于高压绕组这种结构，非晶合金干式变压器的主要受力元件为央件和高压绕组，试验证明高压绕组的环氧浇注刚体结构具有强的机械强度，满足要求。5.5配备有完善的温度保护控制系统，为变压器安全运行提供保障。

5.6 具备远程监测功能，实时掌握设备运行状态。
