干式变压器

1.产品简介:

该系列环氧树脂浇注干式变压器材料配方科学，采用先进的生产、检测设备严格按工艺生产而成。使用寿命长的特点。根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳。适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

2.执行标准:

IEC60076-11 千式电力变压器2.1

2.2GB /T1094.1 电力变压器

2.3 GB /T1094.11 千式电力变压器

2.4GB/T10228 千式电力变压器技术参数和要求

2.5JB/T10088 6kV~500kV级电力变压器声级

2.6GB20052-2020 电力变压器能效限定值及能效等级

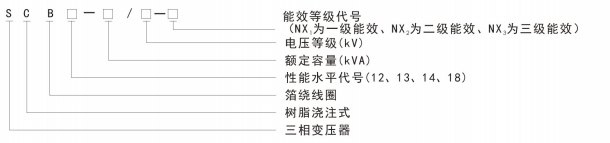

3.型号及含义:

4.性能特点:

4.1 安全，防火，无污染，可直接运行于负荷中心。4.2 采用瑞士T+M技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，使用寿命长。

4.3 低损耗、低噪音，节能明显，免维护。

4.4 散热性能好，过负载能力强，强迫风冷时可提高容量运行。

4.5 防潮性能好，适应高湿度和其它恶劣环境中运行。

4.6 可配备完善的温度监测和保护系统。采用智能信号温控系统，可自动监测并巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置。

4.7 体积小，重量轻，占地空间少，安装费用低。

4.8 具备远程监测功能，实时掌握设备运行状态

5.结构特点:

5.1 高压绕组导体采用高导电率的无氧铜箔，匝间绝缘采用F级绝缘材料，绕组内外均用玻璃网格板作骨架。铜箔连同匝绝缘在高压箔绕机上一次编程，微机控制，激光定位，引出线用氲弧焊自动焊接，分段缠绕而成，然后置入模中，在真空下用带填料的树脂浇注成型。

5.2低压绕组采用与低压绕组高度相同的铜箔，连同F级匝绝缘在低压箔绕机上绕制。绕制时绕组引线用铜排经氲弧焊自动焊接后引出，绕组中间放入撑条形成冷却气道，端部用树脂灌封，固化成型。

5.3 铁心采用晶粒取向冷轧硅钢片，45度全斜接缝及铁穿孔结构，以保障较低的空载损耗，铁心夹紧采用激光切制钢板折弯夹件结构，心柱采用绝缘带绑扎，上下央件采用内拉板结构,铁心表面采用特殊树脂密封工艺，因此增加了结构强度和夹持力，同时也降低了噪音。
