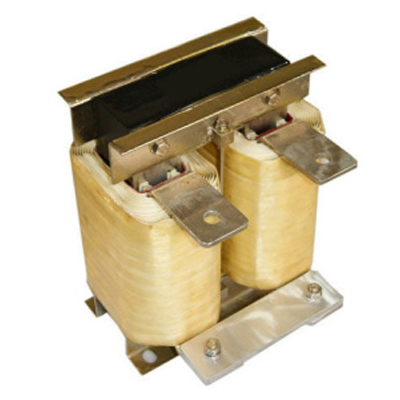

直流平波电抗器

一、产品概述

直流电抗器，又称平波电抗器，主要用于变流器的直流侧，在通用变频器上有较多的应用。电抗器中有流过的具有交流分量的直流电流。主要用途是将叠加在直流电流上的交流分量限定在某一规定值，保持整流电流连续，减小电流脉动值，改善输入功率因数，并可以抑制变流装置产生的谐波。

二、产品特点

1、低磁密、低电密设计，电抗器实现低损耗、低噪音、低温升；

2、铁心采用高导磁、低损耗、超薄0.23mm、冷轧晶粒取向硅钢片，较大程度地减小高频谐波引起的附加铁芯损耗；

3、芯柱采用均匀小气隙结构，气隙采用环氧玻璃布板或GPO-3板作间隔，采用高温高强度粘结剂粘接，并用环氧树脂固封，以保障电抗气隙在运行过程中不发生变化，降低噪音和谐波铁损；

4、我公司主要生产500-50000A的平波电抗器，根据直流电流线圈采用铜箔或铜板绕制，有效降低涡流损耗，同时提高了线圈的机械强度；

5、线圈与铁心之间用等角撑条填充定位，保障在运输及运行过程中铁心块不发生移位；

6、线圈外包耐高温PET绝缘膜，美观、坚固。

三、执行标准

GB/T10229-1988  电抗器

IEC289-1988  电抗器

JB9644-1999  半导体电气传动用电抗器

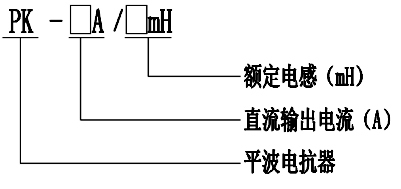

四、型号说明

五、使用环境条件

1、海拔高度不超过1000米，超过1000米降额使用。

2、运行环境温度-25℃~+40℃，相对湿度不超过90%。

3、周围无有害气体，无易燃易爆物品、无导电尘埃

六、性能参数

工作电压：DC 35~3000V

工作电流：500~35000A

绝缘等级：B级或F级

绝缘水平：AC5000V/1Min

注：以上参数仅为我司部分样本产品，其他电流、电感等参数产品请电话联系我公司
