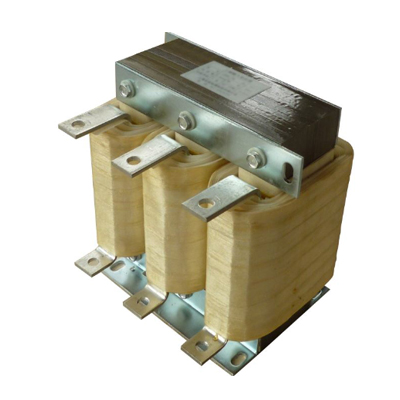

电抗器系列
一、产品概述
变频器和调速器在使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网质量。
二、产品特点
1.小电流产品线圈用聚酰胺酰亚胺复合漆包铜扁线绕制，大电流产品线圈用箔带绕制，使用H级绝缘材料，合理的结构和高性能材料保障了产品的耐温性和稳定性；
2.电抗器选用H级浸渍漆整体VPI真空浸渍，这一工艺大大降低了电抗器运行时的噪声、震动，使产品噪声远远低于行业标准；
3. 铁芯采用低损耗冷轧取向硅钢片，紧固件采用无磁性材料，铁芯无局部发热，不影响产品运行质量；
4. 体积小，重量轻，占用空间小，便于安装。
三、产品执行标准
IEC289:1987电抗器
GB10229-88电抗器(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器
四、型号说明
五、使用环境
1.海拔高度在2000m以下；
2.环境温度不超过40℃；
3.相对湿度不超过90%；
4.无剧烈震荡和冲击振动的场所；
5.环境空气中，不得含有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使电抗器受到水、雨、雪的侵蚀；
6.周围环境应有良好的通风条件，若装在柜内，应加装通风设备。
六、技术参数
1、额定工作电压： 400V、 660V或1140V,50Hz
2、绝缘水平： 铁芯/地-绕组 3000VAC
3、绝缘电阻： 绕组-铁芯/地绝缘阻值≥100MΩ
4、电抗器噪音小于55dB（与电抗器水平距离点1米测试）
5、绝缘等级： H级产品执行标准： IEC289:1987电抗器
变频器专用三相输入电抗器技术数据表
型号
匹配变频器功率
额定电流
外形尺寸mm
安装尺寸mm
ACL-20A/4.4V
11KW
20A/4.4V
150*95*150
80*70
ACL-30A/4.4V
15KW
30A/4.4V
180*95*160
110*75
ACL-45A/4.4V
22KW
45A/4.4V
190*110*160
110*75
ACL-61A/4.4V
30KW
61A/4.4V
190*110*160
110*75
ACL-75A/4.4V
37KW
75A/4.4V
190*110*160
110*85
ACL-92A/4.4V
45KW
92A/4.4V
210*140*190
130*110
ACL-115A/4.4V
55KW
115A/4.4V
210*140*190
130*110
ACL-152A/4.4V
75KW
152A/4.4V
210*140*190
130*120
ACL-185A/4.4V
90KW
185A/4.4V
230*160*200
130*110
ACL-225A/4.4V
110KW
225A/4.4V
230*160*220
150*110
ACL-270A/4.4V
132KW
270A/4.4V
260*160*230
150*120
ACL-330A/4.4V
160KW
330A/4.4V
260*160*230
150*120
ACL-400A/4.4V
200KW
400A/4.4V
260*160*260
150*120
ACL-500A/4.4V
250KW
500A/4.4V
290*160*300
170*130
ACL-625A/4.4V
315KW
625A/4.4V
330*230*310
200*150
ACL-810A/4.4V
400KW
810A/4.4V
350*260*345
230*160
ACL-1000A/4.4V
500KW
1000A/4.4V
390*280*390
230*175
ACL-1400A/4.4V
710KW
1400A/4.4V
390*310*440
250*195
ACL-1600A/4.4V
800KW
1600A/4.4V
390*310*440
250*195

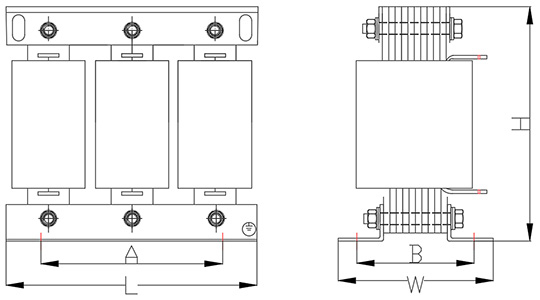

L*W*H
A*B
变频器专用三相输入电抗器技术数据表
型号
匹配变频器功率
额定电流
外形尺寸mm
安装尺寸mm
OCL-20A/2.2V
11KW
20A/2.2V
150*95*150
80*70
OCL-30A/2.2V
15KW
30A/2.2V
180*95*160
110*75
OCL-45A/2.2V
22KW
45A/2.2V
190*110*160
110*75
OCL-61A/2.2V
30KW
61A/2.2V
190*110*160
110*75
OCL-75A/2.2V
37KW
75A/2.2V
190*110*160
110*85
OCL-92A/2.2V
45KW
92A/2.2V
210*140*190
130*110
OCL-115A/2.2V
55KW
115A/2.2V
210*140*190
130*110
OCL-152A/2.2V
75KW
152A/2.2V
210*140*190
130*120
OCL-185A/2.2V
90KW
185A/2.2V
230*160*200
130*110
OCL-225A/2.2V
110KW
225A/2.2V
230*160*220
150*110
OCL-270A/2.2V
132KW
270A/2.2V
260*160*230
150*120
OCL-330A/2.2V
160KW
330A/2.2V
260*160*230
150*120
OCL-400A/2.2V
200KW
400A/2.2V
260*160*260
150*120
OCL-500A/2.2V
250KW
500A/2.2V
290*160*300
170*130
OCL-625A/2.2V
315KW
625A/2.2V
330*230*310
200*150
OCL-810A/2.2V
400KW
810A/2.2V
350*260*345
230*160
OCL-1000A/2.2V
500KW
1000A/2.2V
390*280*390
230*175
OCL-1400A/2.2V
710KW
1400A/2.2V
390*310*440
250*195
OCL-1600A/2.2V
800KW
1600A/2.2V
390*310*440
250*195
L*W*H
A*B
