电抗器系列

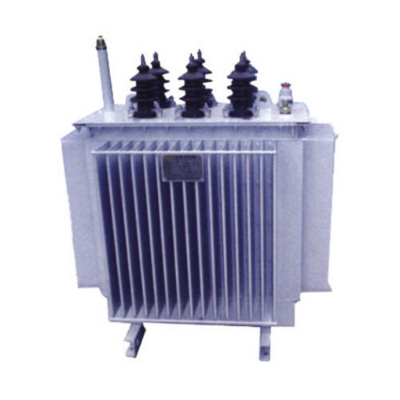

一、产品概述
为了改善电力系统改善功率因数，通常采用并联电容器组来补偿电力系统的无功功率。为了限制电力系统高次谐波电流引起的电容器组通过电流及电容器的合闸涌流，保护电容器组安全运行，通常在电容器组上加装串联电抗器。本产品能在3√2UN端电压峰值下及1.35IN额定电流下正常连续运行，也能在三次和五次谐波电流含量均不大于35%的总电流有效值为1.2IN额定电流下连续运行。串联电抗器与电容器在串联联结，并联电容器组通常联结成星形，串联电抗器可以联结在线端，也可以联结在中性点端。
二、产品特点
1.线圈用纸包铜线绕制。线圈采用分段圆筒式结构，层间电压低，过电压能力强。层间绝缘使用点胶纸，在线圈干燥过程中在一定温度时开始熔化，产生粘附作用，随着温度的升高又开始固化，使绕组的相邻各层粘合成一个固定单元，防止线圈绕线位移，从而保障了绝缘结构的安全。
2.铁芯采用冷轧晶粒取向硅钢片，铁芯片用乔格线自动剪切完成，加工精度高，具有毛刺小、规则均匀等优点。铁芯采用直接缝，叠片整齐优美，表面平整，并且用专门的铁芯固化漆紧固，更进一步有效降低电抗器噪音水平。
3.电抗器油箱使用全密封结构，油箱与箱沿用耐油胶条密封，变压器油不与空气接触，保障了产品绝缘性能和使用寿命。
4.采用纹波油箱，变压器油的热胀冷缩由纹波片的弹性调节，与空气隔绝，延长使用寿命，取消储油柜，占地面积小，外形美观，减少维护。
三、执行标准
GB 1094.1-1996 电力变压器第1部分 总则
GB 1094.2-1996 电力变压器第2部分 温升
GB 1094.3-2003 电力变压器第3部分 绝缘水平绝缘试验和外绝缘空气间隙
GB 1094.5-2003 电力变压器 第5部分 承受短路的能力
JB/T5346-1998 串联电抗器
GB/T10229-1988 电抗器
DL/T462-1992 高压并联电容器用串联电抗器订货技术条件
IEC289-1988 电抗器

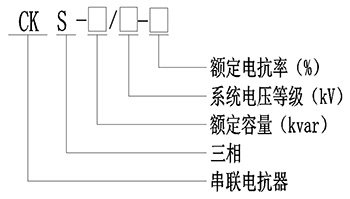

四、型号说明
五、使用环境条件
1.海拔高度不超过2000米；
2.运行环境温度-25℃至+45℃，相对湿度不超过90%；
3.周围无有害气体，无易燃易爆物品。
六、性能参数
额定电压：6kV、10kV、35kV
额定频率：50Hz
绝缘等级：A级
绝缘水平：Li60AC25、Li75AC35、Li200AC85
型号
电容容量（Kvar)
电容器电压kV
电抗率%
端电压V
额定电流A
额定电抗Ω
油重(kg)
总重(kg)

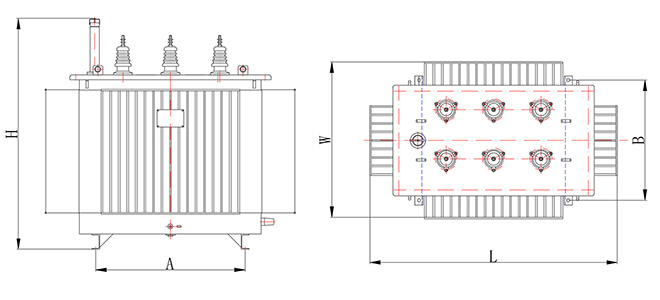

外 形尺寸mm（L*W*H)
安装尺寸mm（A×B)
CKS-36/11-6%
600
11/√3
6
381.1
31.5
12.1
50
240
670×500×900
400×550
CKS-54/11-6%
900
11/√3
6
381.1
47.24
8.07
65
280
725×500×910
400×550
CKS-72/11-6%
1200
11/√3
6
381.1
62.99
6.05
70
330
760×550×950
450×600
CKS-90/11-6%
1500
11/√3
6
381.1
78.74
4.84
78
380
810×610×980
450×660
CKS-108/11-6%
1800
11/√3
6
381.1
94.49
4.03
85
410
820×620×990
450×660
CKS-144/11-6%
2400
11/√3
6
381.1
125.98
3.02
100
510
830×670×1090
650×710
CKS-240/10-6%
4000
11/√3
6
381.1
209.92
1.815
175
820
890×710×1210
650×710
CKS-288/10-6%
4800
11/√3
6
381.1
251.9
1.513
200
990
1100×710×1210
660×710
CKS-360/10-6%
6000
11/√3
6
381.1
314.88
1.21
265
1210
1200×870×1320
710×750
CKS-396/10-6%
6600
11/√3
6
381.1
346.37
1.1
289
1410
1220×880×1410
710×750
CKS-480/10-6%
8000
11/√3
6
381.1
419.84
0.908
330
1410
1300×870×1550
710×750
CKS-540/10-12%
4500
12/√3
12
831.4
216.5
3.84
400
1680
1300×900×1610
820×850
CKS-600/10-12%
5000
12/√3
12
831.4
240.56
3.456
560
2250
1430×910×1640
820×850
CKS-720/10-12%
6000
12/√3
12
831.4
288.67
2.88
710
2690
1710×1010×1670
910×950
CKS-840/10-12%
7000
12/√3
12
831.4
336.78
2.469
830
2990
1820×1180×1710
1010×950
CKS-960/10-12%
8000
12/√3
12
831.4
384.89
2.16
1050
3500
1970×1410×1800
1010×1050
注：以上尺寸会随设计和工艺更新而变化，我公司不做单独解释，6kV和10kV产品尺寸重量基本一直，35kV产品和其他特殊要求产品请致电我公司。
