电抗器系列

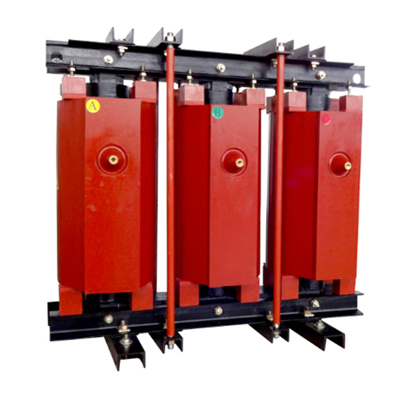

一、产品概述
并联电抗器用于补偿线路的电容性充电电流，限制系统工频电压的升高和操作过电压，从而降低系统的绝缘水平，线路的运行。随着我国城市规模的不断扩大及城市电网的改造，架空线路输电逐渐被地下电缆输电所替代，使得输电网络的对地电容性充电电流急剧增大，为了降低系统工频电压的升高和系统绝缘水平，系统的安全运行和城市的电网供电质量，在高压及高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用。
二、 结构特点
1.电抗器由计算机设计软件优化设计，可按照用户特殊要求快速设计理想的电气性能和结构参数。
2.线圈采用高强度双玻璃薄膜线绕制而成，线圈内外敷设环氧玻璃网格布增强，由环氧树脂真空浇注，绝缘性能优良，机械强度高的特点。
3.铁芯选用硅钢片，铁芯片用乔格线自动剪切完成纵、横剪切，铁芯加工质量。
4.铁芯采用高强度玻璃丝带包扎热固定和环氧树脂浇注工艺，使铁饼间的气隙被环氧树脂封闭，有效减少铁芯饼之间的震动，从而降低噪音。
5.产品具有阻燃性、防潮湿、环保、损耗小、噪声低、安装简便、电气性能好。
三、 性能参数
额定电压：3KV、6kV、10kV、35kV
额定频率：50Hz、60Hz
绝缘等级：F级
联结组别：Y

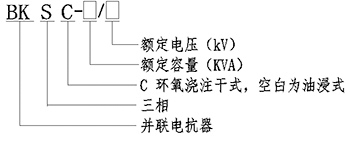

四、型号说明
五、使用环境条件
1.海拔高度不超过2000米；
2.运行环境温度-25℃至+45℃，相对湿度不超过90%；
3.周围无有害气体，无易燃易爆物品；
4.周围环境应有良好的通风条件。
